내진형 변압기

01

핵심기술

02

공인시험성적

03

경쟁사 비교

핵심기술

변압기는 지면에 설치하기 때문에 강진(强震) 발생 시 상부측 변위가 취약한 구조이며, 단축(Y) 방향으로만 응답변위가 과도하게 발생하기에 내진성능 향상과 변위 억제를 위해서는 제진 장치가 효과적입니다.
에너테크는 국토교통부 R&D 과제수행을 통해 변압기의 구조와 거동특성을 고려한 변압기용 제진기술인 회전형 마찰댐퍼를 개발, 적용하였습니다

회전형 마찰댐퍼와 회전모멘트(Mp) 최적화 설계

· 변압기의 구조 및 하중(0.5 ~ 20톤)에 적합한 구조 설계와 디자인
· 변압기의 동특성(고유주기, 응답가속도, 응답변위)과 거동특성을 고려한 설계도
· 시공 편의성, 공간 · 시간의 최소화, 경제성 등 사업화를 고려한 마찰댐퍼 2종 최적화

공인시험성적

KOLAS 공인시험성적서

· 시험규격 : ICC-ES AC156 기준
· 시험시료 : 내진변압기 3종(750 kVA, 1,500 kVA, 3,000 kVA)
· 시험기관 : 한국에스지에스, 지진방재연구센터

평가 항목	단위	750 kVA	1,500 kVA	3,000 kVA	판정 기준	판정 결과
내진 성능	g	0.80	0.80	0.88	0.55 이상	합격
최대 변위	mm	32.7	25.0	19.0	75 이하	합격

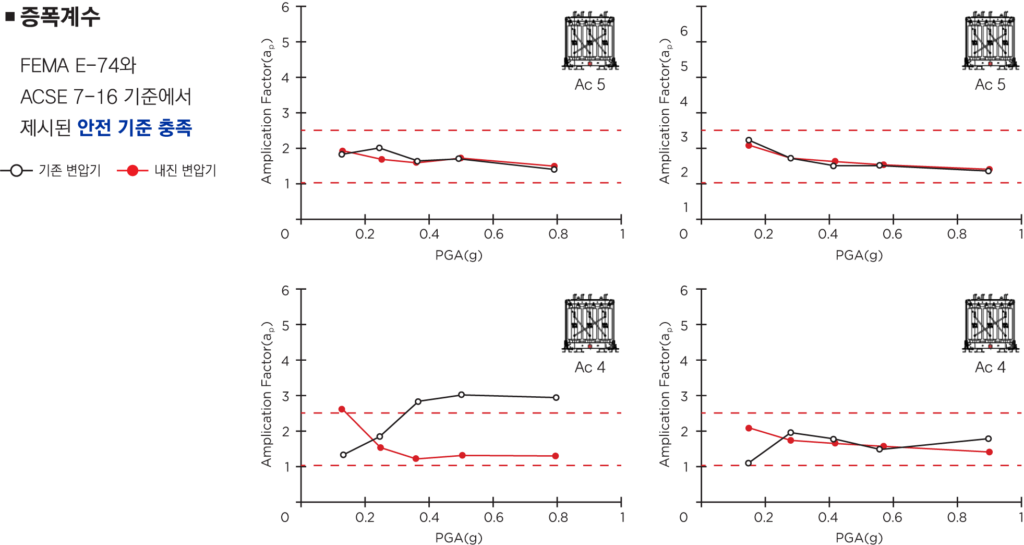

증폭 계수	a_p	만족	만족	만족	1.0 ≤ a_p ≤ 2.5	합격
